熱鉸め加工について

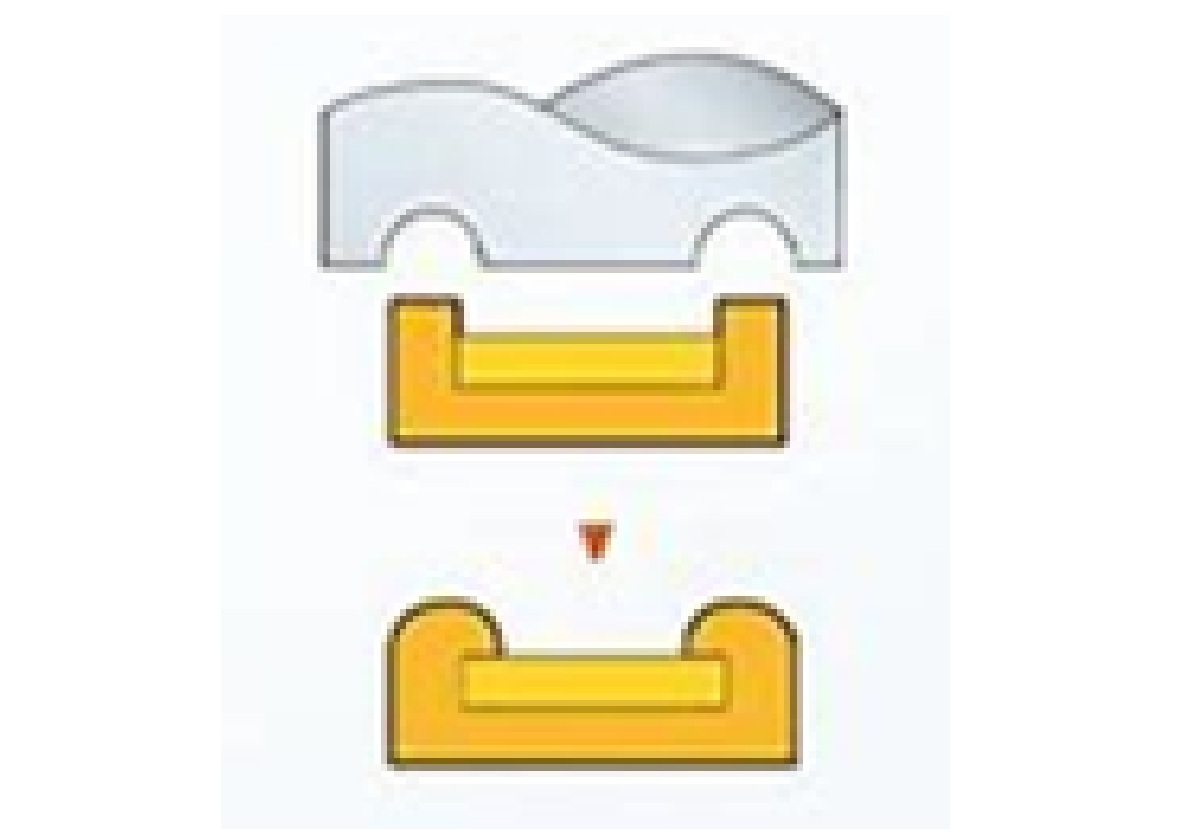

　熱鉸め加工とは組付け加工の一種であり、樹脂部品に（高温に熱せられたパンチで）熱変形を与えて、相手部品（金属部品が主）を締結させ一体化させる工程です。鉸め形状には様々なものがあり、肉を寄せたり、曲げたり、つぶしたり、割ったりという形で、もう一方の部品と密着化、固定化をはかることになります。

　加工条件としては、変形させるためのパンチの形状・材質をどうするかが重要であり、パンチ温度、加圧力、加圧スピード、鉸め時間が関係します。又、出来映えとしての鉸め寸法を確保するためにストッパー（治具ストッパー）を設けて行います。出来映え評価としては、外観（バリ、亀裂、しわ等）、鉸め寸法、鉸め強度（抜き取り）、断面形状（抜き取り）等があげられます。

　この鉸めは（鉸めの安定性（温度、加圧力のバランスが重要）確保のため）比較的時間を必要とするため、複数回に分けて加工する場合もあり、CT（サイクルタイム）確保のための条件設定に注意が必要となります。

　この熱鉸め加工の工程設計上の検討内容等に対する指導・支援がコンサルティング対象となります。

注）溶接加工の一つに（溶接による）熱鉸めといわれるものがありますが、その内容については別途解説する予定です。
